วัตถุประสงค์ของ Foot Valve คืออะไร? ฟังก์ชั่นที่อธิบาย

หากคุณเคยต้องเติมท่อดูดของปั๊มก่อนสตาร์ททุกครั้ง คุณเข้าใจการใช้งานจริงของคำถามที่ว่า "ฟุตวาล์วมีจุดประสงค์อะไร" อยู่แล้ว กล่าวโดยสรุป ฟุตวาล์วคือวาล์วทางเดียวที่ติดตั้งที่ด้านล่างของท่อดูดของปั๊ม ช่วยรักษาปั๊มให้พร้อม ป้องกันไม่ให้น้ำไหลกลับไปยังแหล่งกำเนิด และกรองเศษขยะก่อนที่จะถึงปั๊ม คู่มือนี้ครอบคลุมถึงวิธีการทำงานของฟุตวาล์ว ตำแหน่งที่ใช้งาน วิธีบำรุงรักษา และเหตุใดวาล์วแบบเดียวกันจึงมีความสำคัญในระบบเบรกลมของรถยนต์เพื่อการพาณิชย์

ฟุตวาล์วคืออะไร?

ฟุตวาล์วเป็นวาล์วทางเดียว ในทางเทคนิคแล้วเป็นเช็ควาล์วชนิดหนึ่ง ซึ่งติดตั้งที่ด้านล่างสุดของท่อดูดของปั๊ม คำว่า "ตีนผี" ในชื่อหมายถึงตำแหน่งการติดตั้งที่ฐานของท่อ ในรูปแบบการสูบน้ำโดยทั่วไป ตัววาล์วจะอยู่ใต้ผิวน้ำ โดยติดอยู่กับปลายท่อดูดหรือท่อดูด

เนื่องจากน้ำทั้งหมดที่อยู่เหนือวาล์วกดทับเมื่อปั๊มหยุด วาล์วจึงต้องปิดอย่างรวดเร็วและปิดผนึกอย่างแน่นหนา ฟุตวาล์วส่วนใหญ่ยังมีตัวกรองหรือตะแกรงในตัวรอบทางเข้าด้วย การรวมกันนี้ — การควบคุมการไหลทางเดียวและการกรองสิ่งสกปรก — เป็นสิ่งที่ทำให้ฟุตวาล์วแตกต่างจากเช็ควาล์วอินไลน์มาตรฐาน

วัตถุประสงค์หลักของ ฟุตวาล์ว คืออะไร?

วัตถุประสงค์ของฟุตวาล์วสามารถสรุปได้เป็น 3 หน้าที่:

• ป้องกันการไหลย้อนกลับ: หยุดน้ำไม่ให้ไหลออกจากท่อดูดเมื่อปิดปั๊ม
• รักษาระดับนายกรัฐมนตรี: เก็บปลอกปั๊มและสายดูดให้เต็มไปด้วยของเหลวเพื่อให้ปั๊มสามารถสตาร์ทได้ทันที
• กรองเศษซาก: ปิดกั้นทราย ใบไม้ และตะกอนไม่ให้เข้าสู่ใบพัดและทางเดินภายใน

ในสามประการนี้ การรักษาระดับไพรม์เป็นสิ่งสำคัญที่สุด หากไม่มีฟุตวาล์ว แรงโน้มถ่วงจะระบายท่อดูดทุกครั้งที่ปั๊มปิดตัวลง จากนั้น ปั๊มจะเริ่มต้นด้วยอากาศในท่อ ซึ่งป้องกันไม่ให้เกิดการดูดและบังคับให้คุณเติมท่อด้วยตนเอง การสูญเสียจำนวนเฉพาะซ้ำแล้วซ้ำอีกไม่ได้เป็นเพียงความไม่สะดวกเท่านั้น มันอาจทำให้ปั๊มเสียหายได้

Foot Valve ป้องกันการไหลย้อนกลับได้อย่างไร?

กลไกนี้เป็นแบบอัตโนมัติเต็มรูปแบบ เมื่อปั๊มสตาร์ท ใบพัดจะสร้างแรงดันลบภายในท่อดูด ส่วนต่างแรงดันนี้จะยกแผ่นวาล์วออกจากบ่าวาล์ว และปล่อยให้น้ำไหลขึ้นสู่ปั๊ม เมื่อปั๊มหยุด ความแตกต่างของแรงดันจะหายไป น้ำหนักของเสาน้ำบวกกับความตึงของสปริงในรูปแบบสปริงโหลด จะกดจานกลับลงบนเบาะนั่งและผนึกแน่นกับปะเก็นยาง

กลไกการปิดสองแบบเป็นเรื่องปกติ ก้านสปริงปิดอย่างรวดเร็วและเหมาะกับระบบที่ลึกกว่าหรือไดนามิก การออกแบบแฟลปเปอร์หรือแบบแรงโน้มถ่วงนั้นเรียบง่ายกว่า เงียบกว่า และพบได้ทั่วไปในการใช้งานในบ่อน้ำตื้น ทั้งสองทำงานเหมือนกัน: ปล่อยให้น้ำเคลื่อนที่ไปในทิศทางเดียวเท่านั้น

เหตุใดปั๊มจึงต้องคงอยู่ตลอดเวลา?

"Prime" อธิบายถึงสภาวะที่ตัวปั๊มและท่อดูดเต็มไปด้วยน้ำและไม่มีช่องอากาศ ปั๊มเคลื่อนย้ายของเหลว ไม่ใช่อากาศ หากอากาศเข้ามาแทนที่น้ำในท่อดูด ปั๊มจะสูญเสียความสามารถในการดึงน้ำมากขึ้นและทำให้แห้งอย่างมีประสิทธิภาพ

เครื่องสูบน้ำที่สูญเสียนายกซ้ำแล้วซ้ำเล่าจะต้องทนทุกข์ทรมานกับผลที่ตามมาอย่างแท้จริง คุณต้องเติมระบบด้วยตนเองก่อนสตาร์ททุกครั้ง ตัวปั๊มร้อนเกินไปเนื่องจากน้ำที่เคลื่อนที่ไม่นำความร้อนออกไปอีกต่อไป ซีลเครื่องกลสึกหรอก่อนเวลาอันควร และใบพัดอาจได้รับความเสียหายจากการเกิดโพรงอากาศเนื่องจากฟองอากาศจะยุบตัวลง ในอาคารหลายชั้นหรือแนวชลประทานที่ยาว ความล้มเหลวเหล่านี้ส่งผลโดยตรงต่อการหยุดทำงาน ค่าซ่อมแซม และน้ำเสีย การรักษาฟุตวาล์วให้อยู่ในสภาพดีเป็นวิธีที่ง่ายที่สุดและถูกที่สุดในการหลีกเลี่ยงปัญหาทั้งหมด

ส่วนประกอบสำคัญของฟุตวาล์ว

การทำความเข้าใจส่วนต่างๆ ของฟุตวาล์วช่วยให้คุณประเมินคุณภาพเมื่อซื้อและวินิจฉัยข้อผิดพลาดเมื่อระบบทำงานผิดปกติ หกองค์ประกอบที่สำคัญที่สุด:

• ตัวเครื่อง: ตัวเครื่องหลัก มักจะเป็นทองเหลือง สแตนเลส หรือพลาสติก วัสดุนี้จะกำหนดความต้านทานการกัดกร่อนและอายุการใช้งานในเคมีน้ำต่างๆ
• ดิสก์หรือก้าน: องค์ประกอบที่เคลื่อนไหวซึ่งเปิดภายใต้การดูดและปิดภายใต้ความกดดัน
• สปริง: ควบคุมความเร็วในการปิดและถือแผ่นดิสก์ไว้กับเบาะเมื่อปั๊มหยุด
• ที่นั่งและซีล: พื้นผิวเครื่องจักรและปะเก็นอีลาสโตเมอร์ ซึ่งมักเป็น NBR หรือ FKM ช่วยให้ปิดเครื่องได้โดยไม่เกิดหยดน้ำ
• กระชอนหรือตะแกรง: ช่องทางเข้าแบบมีรูเพื่อกรองทราย ใบไม้ และหิน
• การเชื่อมต่อ: ทางออกแบบเกลียวหรือหน้าแปลนที่ยึดติดกับท่อดูด โดยปกติแล้วด้านทางเข้าจะไม่มีข้อต่อ เครื่องกรองทำหน้าที่เป็นทางเข้า

โปรดทราบว่าฟุตวาล์วมีการเชื่อมต่อท่อเพียงจุดเดียวที่ฝั่งทางออก ทางเข้าเปิดและได้รับการปกป้องโดยตัวกรอง การออกแบบนี้เป็นการออกแบบโดยตั้งใจ: ช่วยให้วาล์วอยู่ในแหล่งน้ำโดยตรง ขณะเดียวกันก็ทำให้ตะแกรงเข้าถึงเพื่อทำความสะอาดได้ง่าย

การใช้งานทั่วไปของวาล์วเท้า

จำเป็นต้องใช้วาล์วเท้าเหยียบทุกครั้งที่ปั๊มดึงน้ำจากระดับที่ต่ำกว่าตัวปั๊มเอง สถานการณ์ทั่วไป ได้แก่:

• ปั๊มฉีดน้ำบ่อน้ำตื้น: การใช้งานทั่วไปที่สุด ฟุตวาล์วที่ด้านล่างของบ่อช่วยให้ปั๊มเจ็ตปั๊มอยู่ระหว่างรอบต่างๆ
• การติดตั้งบ่อน้ำลึก: แม้ว่าปั๊มจะอยู่ใต้ระดับน้ำ ฟุตวาล์วจะยึดเสาน้ำให้อยู่กับที่เมื่อปั๊มหยุดทำงาน
• ปริมาณน้ำในบ่อและทะเลสาบ: เพื่อการชลประทาน การเติมอากาศ หรือการรดน้ำปศุสัตว์ ตัวกรองจะบล็อกวัชพืชและตะกอนก่อนที่จะถึงปั๊ม
• ถังเก็บน้ำและถังเก็บน้ำ: เมื่อปั๊มเพิ่มแรงดันยกน้ำออกจากถัง ฟุตวาล์วจะป้องกันการไหลย้อนกลับและรักษาประจุของท่อ
• เครื่องเพิ่มแรงดันน้ำในอาคาร: สายดูดที่เตรียมไว้รับประกันแรงดันน้ำทันทีทุกครั้งที่ก๊อกน้ำในอาคารหลายชั้น
• สถานีสูบน้ำอุตสาหกรรม: สำหรับการถ่ายโอน จ่าย หรือบำบัดน้ำ ฟุตวาล์วจะปกป้องปั๊มและลดการแทรกแซงของผู้ปฏิบัติงาน

หากปั๊มอยู่ต่ำกว่าระดับน้ำ ในรูปแบบการดูดที่มีน้ำท่วม ฟุตวาล์วจะมีความสำคัญน้อยกว่า เนื่องจากแรงโน้มถ่วงจะทำให้ท่อสูบน้ำเต็ม ความต้องการที่แท้จริงเกิดขึ้นในสภาวะการยกของการดูด โดยที่ปั๊มจะต้องดึงน้ำขึ้นจากแหล่งที่ต่ำกว่า

ฟุตวาล์วนอกเหนือจากปั๊มน้ำ: การเชื่อมต่อกับรถยนต์เพื่อการพาณิชย์

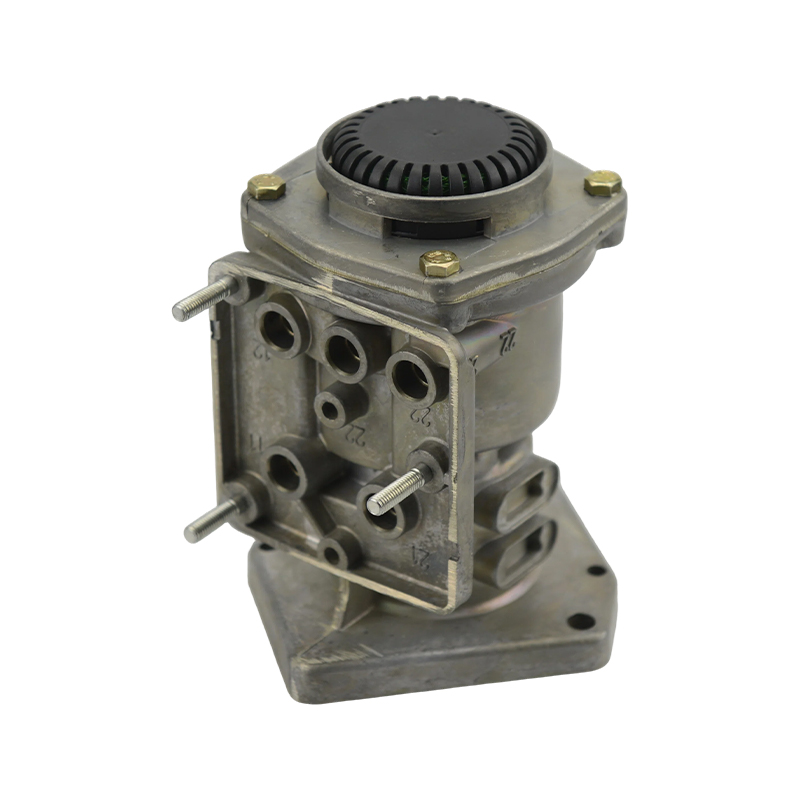

คำว่า ฟุตวาล์ว อธิบายถึงอุปกรณ์ที่ติดตั้งที่ "ส่วนเท้า" ของระบบ - ที่หรือใกล้ด้านล่าง โดยที่ผู้ปฏิบัติงานเข้าถึงอุปกรณ์ด้วยการเดินเท้า ในรถยนต์เพื่อการพาณิชย์ ตรรกะเดียวกันนี้ใช้กับส่วนประกอบอื่น: วาล์วเบรกเท้า บนรถบรรทุกหรือรถพ่วงที่มีระบบเบรกลม วาล์วเบรกเท้าจะติดตั้งอยู่ใต้พื้นห้องโดยสาร ใต้แป้นเบรกของคนขับโดยตรง

เมื่อผู้ขับขี่เหยียบแป้น วาล์วเบรกเท้าจะปรับแรงดันอากาศอัดตามสัดส่วนการเคลื่อนที่ของแป้น อากาศที่ได้รับการควบคุมนี้จะไหลไปยังห้องเบรก ซึ่งจะดันยางเบรกเข้ากับดรัมหรือผ้าเบรกกับจานเบรกเพื่อชะลอความเร็วของรถ ปล่อยแป้น จากนั้นวาล์วจะไล่อากาศออก และปล่อยเบรก ความแม่นยำของการปรับแรงดันนี้จะกำหนดความสบายในการเบรก และที่สำคัญกว่านั้นคือความปลอดภัยในการเบรก

หากต้องการเจาะลึกเกี่ยวกับโครงสร้างภายในและหลักการทำงาน โปรดอ่าน คำแนะนำโดยละเอียดของเราเกี่ยวกับวาล์วเบรกเท้า .

โรงงานชิ้นส่วนยานยนต์เจ้อเจียง Gongzheng เชี่ยวชาญด้านวาล์วเบรกเท้ารถยนต์เชิงพาณิชย์และส่วนประกอบเกี่ยวกับลมที่เกี่ยวข้อง โรงงานดำเนินการภายใต้ระบบการจัดการคุณภาพ ISO/TS 16949 และ IATF 16949 และจัดหาอุปกรณ์ดั้งเดิมให้กับผู้ผลิตรถบรรทุกรายใหญ่ของจีน รวมถึง FAW, JAC, Auman และ Dongfeng หากต้องการดูการกำหนดค่าที่ใช้ได้ ให้สำรวจ กลุ่มผลิตภัณฑ์วาล์วเบรกเท้าของเรา .

ฟุตวาล์วกับเช็ควาล์ว: อะไรคือความแตกต่าง?

เนื่องจากในทางเทคนิคแล้ว ฟุตวาล์วเป็นเช็ควาล์ว จึงมักใช้สลับกันได้ ความแตกต่างมีความสำคัญเมื่อคุณเลือกส่วนประกอบสำหรับงานเฉพาะ

กล่าวโดยสรุป ฟุตวาล์วคือเช็ควาล์วแบบพิเศษที่มีตะแกรงในตัว ซึ่งสร้างมาให้นั่งที่ทางเข้าของปั๊ม หลักการเดินรถทางเดียวเดียวกันนี้ยังรองรับระบบเบรกลมอีกด้วย เช็ควาล์วสำหรับระบบอากาศรถยนต์เพื่อการพาณิชย์ ทำให้อากาศอัดเคลื่อนที่ไปในทิศทางที่ถูกต้องผ่านแหล่งกักเก็บและวงจร

เคล็ดลับการบำรุงรักษาและการแก้ไขปัญหา

ฟุตวาล์วต้องเผชิญกับน้ำที่สกปรกที่สุดในระบบ ดังนั้นจึงจำเป็นต้องได้รับการดูแลเป็นระยะ กฎที่ใช้ได้จริงคือตรวจสอบตัวกรองทุกสามถึงหกเดือน และบ่อยกว่านั้นในน้ำทรายหรือน้ำเค็ม

การทำความสะอาดตรงไปตรงมา ยกท่อดูดขึ้นเล็กน้อยแล้วจุ่มลงในน้ำซ้ำๆ เพื่อเขย่าเศษที่หลุดออกจากตะแกรง หากการไหลยังคงจำกัด ให้ดึงท่อออก ถอดวาล์วออก และล้างตัวกรองด้วยน้ำสะอาด ในขณะที่วาล์วเปิดอยู่ ให้ตรวจสอบการสึกหรอของแผ่นดิสก์และเบาะนั่ง และเปลี่ยนซีลหากมีรอยแตกร้าวหรือแข็งตัว

สัญญาณความล้มเหลวทั่วไป ได้แก่:

• แรงดันลดลงที่ปลายท่อระบาย — สัญญาณที่พบบ่อยที่สุดของตัวกรองอุดตัน
• ปั๊มพยายามดิ้นรนเพื่อสตาร์ทหรือเสียไพร์มในชั่วข้ามคืน - จานไม่ได้ปิดผนึก ดังนั้นน้ำจึงระบายกลับเข้าสู่แหล่งกำเนิด
• เสียงหรือการสั่นสะเทือนที่ผิดปกติ — มักเกิดโพรงอากาศที่เกิดจากการดูดที่จำกัด

การแก้ไขปัญหาเหล่านี้ตั้งแต่เนิ่นๆ ถูกกว่าการเปลี่ยนปั๊มที่เสียหายมาก การทำความสะอาดตัวกรองเป็นประจำและแผ่นปิดผนึกอย่างแน่นหนาเป็นนิสัยสองประการที่ทำให้ฟุตวาล์วเชื่อถือได้มานานหลายปี

บทสรุป

วัตถุประสงค์ของฟุตวาล์วคือการปกป้องระบบปั๊มในสามวิธี: ป้องกันการไหลย้อนกลับ รักษาระดับนายกรัฐมนตรี และเศษตัวกรอง เป็นส่วนประกอบขนาดเล็กที่มีอิทธิพลเกินมาตรฐานต่อความน่าเชื่อถือของปั๊ม ต้นทุนด้านพลังงาน และความสะดวกในการใช้งาน ในรถยนต์เพื่อการพาณิชย์ วาล์วเบรกเท้ามีบทบาทคู่ขนาน โดยเป็นวาล์วควบคุมแรงดันเบรกโดยตรงของคนขับ และวาล์วที่มีความสำคัญต่อความปลอดภัยมากที่สุดวาล์วหนึ่งในรถบรรทุกอีกด้วย

ไม่ว่าระบบของคุณจะเคลื่อนย้ายน้ำหรืออากาศ ปรัชญาทางวิศวกรรมเดียวกันนี้ก็นำมาใช้ เลือกวาล์วที่สร้างขึ้นตามมาตรฐานคุณภาพที่เป็นที่ยอมรับ จับคู่กับสภาพแวดล้อมการทำงาน และบำรุงรักษาตามกำหนดเวลา ความปลอดภัย ความน่าเชื่อถือ และนวัตกรรมคือสิ่งสำคัญอันดับแรกที่ทำให้ทั้งปั๊มและรถบรรทุกทำงานได้อย่างปลอดภัย
